快速熔断器的结构特性以及工作原理

  快速熔断器由磁壳、导电板、熔体、石英砂、消弧剂、指示器六部分组成。熔体的材质为纯银,形状为矩形薄片,且具有圆孔狭颈。快速熔断器的熔体是由纯银制成的,由于纯银的电阻率低、延展性好、化学稳定性好,因此快速熔断器的熔体可做成薄片,且具有圆孔狭颈结构。发生短路故障时,狭颈处电流密度大,故狭颈处首先熔断,并被石英砂分隔成许多小段。这样,由于熔体熔断而形成的电弧就被石英砂分隔成许多小段,电弧电流较小,分布的空间小,易被消弧剂吸收。又由于石英砂是绝缘的,电弧熄灭后立即形成一个绝缘体,将电路分断 。

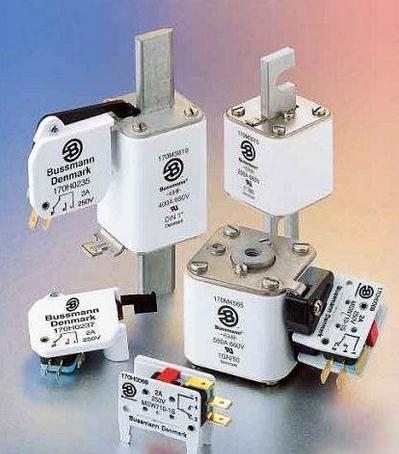

                Bussmann快速熔断器
  反时限电流保护特性。熔断器具有反时延特性,即过载电流小时,熔断时间长;过载电流大时,熔断时间短。所以,在一定过载电流和过载时间范围内,熔断器是不会熔断的,可连续使用。熔断器有各种不同的熔断特性曲线,可以适用于不同类型保护对象的需要。
限流特性
由于快速熔断器的熔体为具有一系列圆孔狭颈的矩形薄片,且充有石英砂灭弧介质[1]  。圆孔狭颈处的截面积小,热容量小,发生短路故障时,故障电流尚未达到预期的短路电流时,即被熔断,电弧被石英砂分隔成许多小段。这样,既限制了短路电流增加,亦加速电弧的熄灭。
分断能力强
发生短路故障时,圆孔狭颈处首先被熔断,电弧被石英砂分隔成许多小段,电弧被很快熄灭。由于石英砂是绝缘的,电弧熄灭后,熔断器立即变成一个绝缘体,将电路分断。因而快速熔断器分断能力强,可高达50kA。

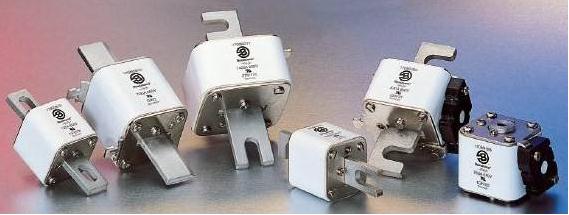

                                                  Bussmann快速熔断器
负载设备承受的冲击能量小
电路出现短路故障时,负载设备承受的冲击能量为
W=I²Rt
式中,I—短路电流; R—电路的电阻; t—从短路故障发生到电路被切断的时间。快速熔断器分断的时间短,且有很好的限流作用。(上海华派电子)
